轻型直流高压发生器终身质保
吉安直流高压发生器 警告 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书（图4）所示一点接地。 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用放电棒放电，直接接上地线放电。直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人造成伤害。

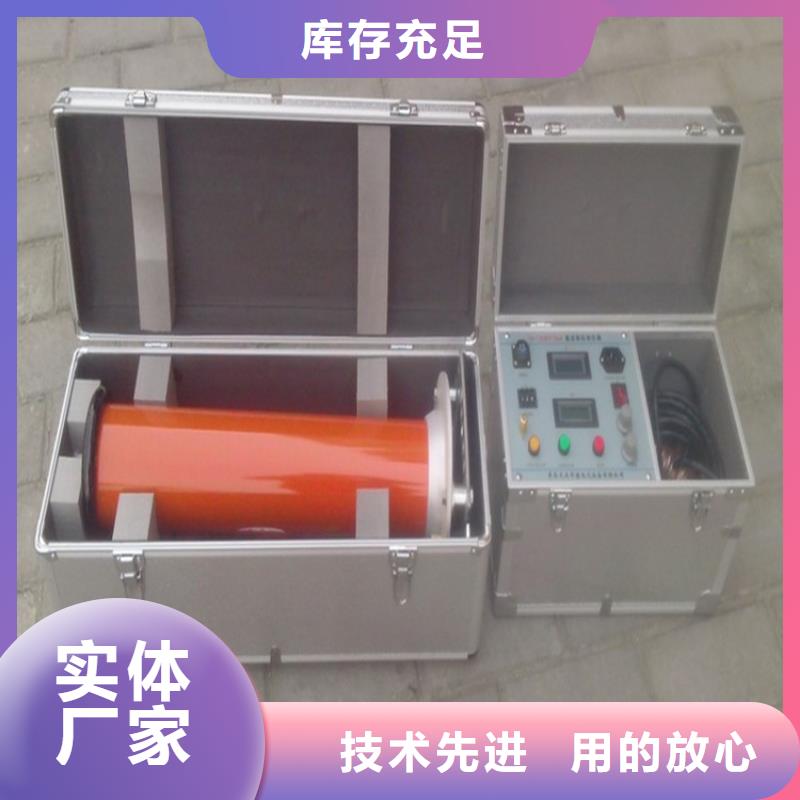

<吉安>天正华意电气设备有限公司吉安直流高压发生器系列直流高压发生器是根据新的中国电力行业标准DL/T848.1-2004《直流高压发生器通用技术条件》设计制造的新一代便携式直流高压试验器。主要适用于电力部门、工矿、冶金、钢铁等企业动力部门对氧化锌避雷器等高压电气设备进行直流耐压试验。二、工作原理框图三、主要技术参数特点1．技术特点：机箱采用铝合金机箱。采用中频倍压电路，应用PWM脉宽调制技术和大功率IGBT器件。采用电压大反馈，输出电压稳定度高，纹波系数≤3％。全量程平滑调压，电压调节细度好调节精度≤0.5％，稳定度≤1％，电压误差±（1.5％±2个字），电流误差±（1.5％±2个字）。升压电位器零起升压。 0.75UDC1mA功能按钮，方便氧化锌避雷器试验，精度±（3％±2个字）。过压保护采用拔码设定，一目了然，误差±2％。倍压采用新型材料，轻巧、坚固。外表涂特种绝缘材料，电气性能好，防潮能力强。 ZGF产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 200/2 200/3 200/5 250/3 300/2 300/5额定电压(kV) 200 200 200 250 300 300额定电流(mA) 2 3 5 3 2 5额定功率(W) 400 600 1000 750 600 1500机箱重量(kg) 4.5 4.5 4.5 4.5 5.5 5.5倍压重量(kg) 7.9 7.9 8.3 9 11 11.5倍压高度(mm) 970 970 970 1030 1250 1250电压测量精度 数显表 ±(1.5％读数±2个字)电流测量精度 数显表 ±(1.5％读数±2个字)波纹系数 ≤3％电压稳定度 随机波动，电源电压变化±10％时≤1％过载能力 空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式 间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力 被试品电容量无限制可用1.5倍的额定电流充电结构特点 环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点 高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.
轻型直流高压发生器终身质保
吉安直流高压发生器氧化锌试验1. 设备屏点击“氧化锌试验”选项，设备可进行氧化锌避雷器直流泄漏试验，先进行过电压和过电流保护值，升压速度设置，点击“继续”。2.点击“开始试验（暂停）”按钮，设备自动升压，试验人员只需关注电压电流表数据，如遇紧急情况可再次点击该按钮停止试验。3.设备自动升压，记录1mA下电压值并自动返回到该电压的75％记录电流值，然后自动断开高压，显示如下：9.点击“保存”按钮保存数据，点击“打印”按钮打印结果。五、查询与打印1.设备可在任意状态下打印试验结果，也可通过主菜单“结果查询”选项进行查询后打印，点击“结果查询”可查看已保存的试验数据。2.点击数字框选择对应的近试验结果，显示如下：直流耐压结果查询阶段耐压结果查询氧化锌试验结果查询六、出厂设置本设备是高精度计量仪器，每一个试验周期（一般为一年）都应与标准分压器进行相应的比对，所以特别设置“出厂设置”按钮，方便专业人员进行仪器的校准，此选项下电压、电流值为直读（如果设备有手动功能，在此选项下可读取试验结果，除此以外一般情况下此选项应由本公司技术人员进行操作！）出宝贵意见。
<吉安>天正华意电气设备有限公司

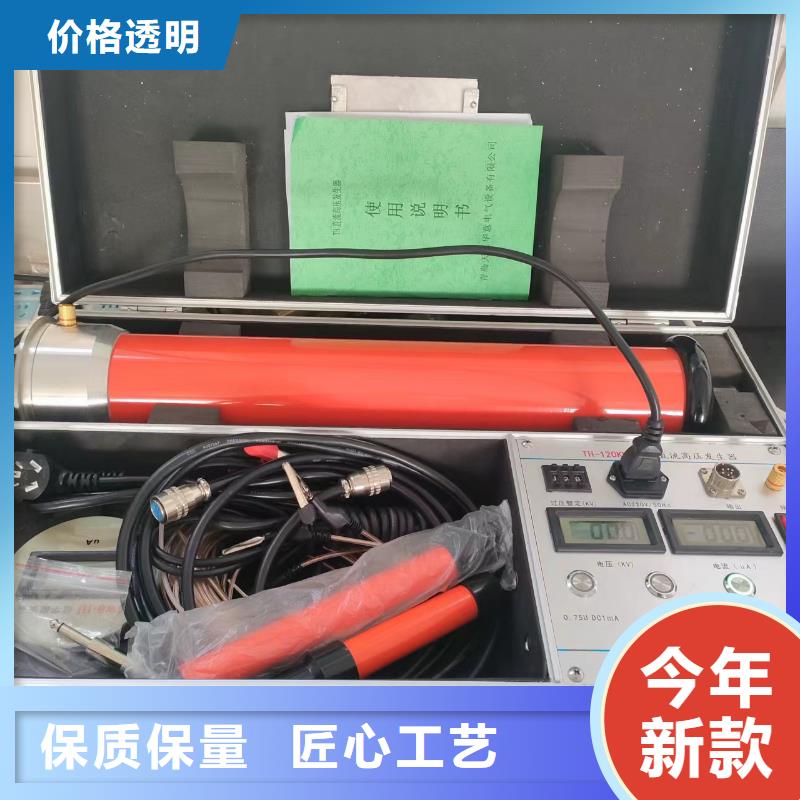

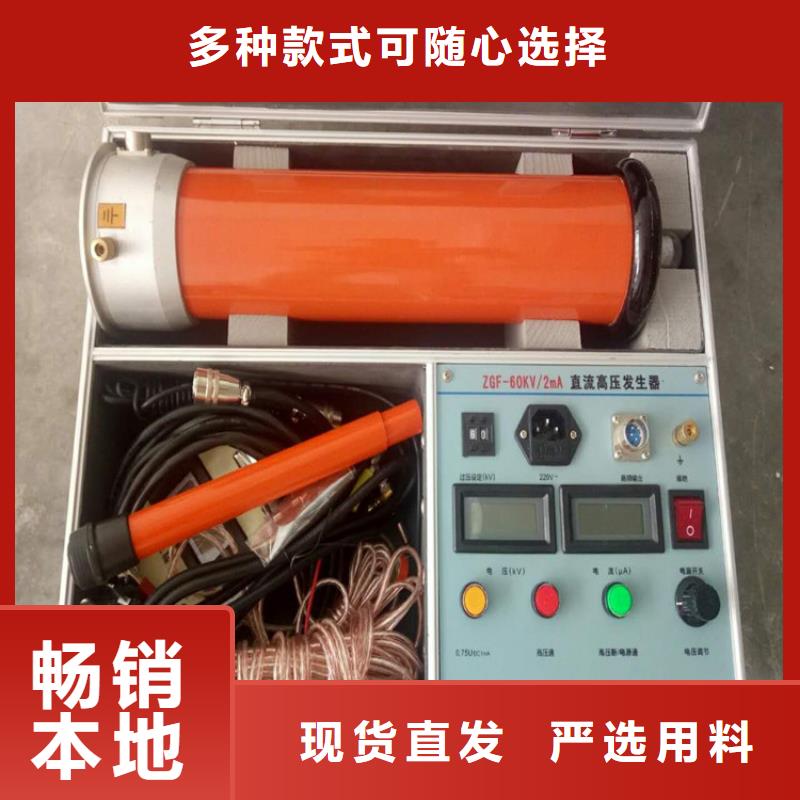

吉安直流高压发生器产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。6．数显电流表：数字显示直流高压输出电流。7．电源开关：向前按下，电源接通，红灯亮。反之为关断。8．黄灯按钮：此功能是专门为氧化锌避雷器快速测量0．75UDc1mA用。绿灯亮时有效。当按下黄色按钮后黄灯亮，输出高压降至原来0.75％，并保持此状态。按下红色按钮，红灯、绿灯均灭，高压切断并退出0．75倍状态。9．绿灯按钮：高压接通按钮、高压指示灯。在红灯亮的状态下，按下绿色按钮后，绿灯亮红灯灭，表示高压回路接通，此时可升压。此按钮须在电压调节电位器回零状态下才有效。如按下绿色按钮，绿灯亮红灯仍亮，但松开按钮绿灯灭红灯亮，表示机内保护电路已工作。10．红灯按钮：红灯亮，表示电源已接通及高压断开。在绿灯亮状态下按下红色按钮，绿灯灭红红亮，高压回路切断。 11．电压调节电位器：该电位器为多圈电位器。顺时针旋转为升压，反之为降压。此电位器具备控制电子零位保护功能，因此升压前必须先回零。（2）．倍压筒示意图 1． 高压引出接线柱（可连接微安表和水电阻或限流电阻） 2． 均压球3． 倍压筒体4． 接地端子 5． 中频连接端子6． 底座（3）试验回路连接图
吉安直流高压发生器当被试电路击穿导致高压输出过载时此灯闪亮。需要关闭电源，重新启动。“冲击高压输出”插座——此高压插座可直接输出仪器设定的直流高压并加到被测电缆的故障相端头。四、注意事项：1、使用前，直流高压一体化发生器必须可靠接系统地。2、开机时必须将“电压调节”旋钮逆时针旋到小。3、“保护指示灯”亮时，必须将“电压调节”旋钮左旋至小，断开电源后重新启动。4、关机时，先将电压调节至小再关电源，“冲击高压选择”调到“0（放电）”位，。对电容器和被测电缆进行充分放电后再拆连接线。五、随机附件：1、高压线 一条2、接地线 条3、电源线 一条4、使用说明书 一份5、产品合格证
<吉安>天正华意电气设备有限公司 轻型直流高压发生器终身质保
吉安直流高压发生器 警告 使用直流高压试验器的工作人员必须是具有“高压试验上岗证”的专业人员。 使用本仪器请用户必须按《电力安规》168条规定，并在工作电源进入试验器前加装两个明显断开点；当更换试品和接线时应先将两个电源断开点明显断开。 试验前请检查试验器控制箱、倍压筒和试品的接地线是否接好。试验回路接地线应按本说明书（图4）所示一点接地。 对大电容试品的放电应经100Ω/V放电电阻棒对试品放电。放电时不能将放电棒立即接触试品，应先将放电棒逐渐接近试品，至一定距离高空气间隙开始游离放电．有嘶嘶声：当无声音时可用放电棒放电，直接接上地线放电。直流高压在200kV及以上时，尽管试验人员穿绝缘鞋且处在距离以外区域，但由于高压直流离子空间电场分布的影响，会使几个邻近站立的人体上带有不同的直流电位。试验人员不要互相握手或用手接触接地体等，否则会有轻微电击现象，此现象在干燥地区和冬季较为明显，但由于能量较小，一般不会对人造成伤害。
<吉安>天正华意电气设备有限公司吉安直流高压发生器使用说明4.1 面板说明图2 面板示意图1．接地柱。2．高压输出插座。3．220 V交流电源带保险输入插座。4．电源开关。5．数显电流表：显示输出直流电流值。6．数显电压表：显示输出直流高压值。7．电压设定拔码开关：耐压试验时用于设定 输出电压值。输出电压超过设定电压时，仪器自关闭输出同时过压灯亮并蜂鸣器报警。8．0. 5U带灯按键：用于当前输出高压的0.5倍高压输出。按下此键后指示灯亮输出高压便自动下降0.5倍，只有关闭电源开关后才可复位。9．高压通带灯按键：此按键只有在调压电位器回到零位后才能按下，指示灯亮并蜂呜器响。10. 带灯高压断/复位按键：按下此按键关闭输出，过流过压保护并蜂呜器响时按下此键仪器复位。11.调压电位器：用于调结输出电压值。4.2 操作说明使用前应将被试品、控制箱可靠接地，用专用高压线与被试品连接好。接通电源开关，将仪器预热5分钟，然后设定好所需电压的大小值，将升压电位器沿反时针方向旋回到零位后，按下带灯高压通按键蜂呜器响并指示灯亮后，再沿顺时针方向慢慢调节升压电位器，同时注视电流表、电压表数值，直到达到所需电流、电压值时为止。如需要输出当前电压的0.5倍值时，只要按下0.5U按键，输出便自动下降到当前电压的0.5倍值，不必调节升压电位器。如要终止试验，可按复位键或关掉电源来关闭输出。 单位名称：青岛天正华意电气设备有限公司
吉安直流高压发生器产品符合DL/T848.1-2004技术要求，并经电力部电气设备质量检测测试中心型式试验，严格执行企标出厂。2．技术参数：规格技术参数 电压测量精度数显表 ±(1.5％读数±2个字)电流测量精度数显表 ±(1.5％读数±2个字)波纹系数≤2％电压稳定度随机波动，电源电压变化±10％时≤1％过载能力空载电压可超出额定电压10％使用十分钟充电电流为1.25倍额定电流电源 单相交流50HZ 220V±10％工作方式间断使用一次连续时间长为10分钟工作环境 温度：-10~40℃相对湿度：室温为25℃时不大于85％（无凝露）海拔高度：1500米以下带电容负荷能力被试品电容量无限制可用1.5倍的额定电流充电结构特点环氧玻璃钢电气绝缘倍压筒空气绝缘、无泄漏之虑操作箱特点高精度0.75UDC1mA单触按钮（精度≤3％）适合氧化锌避雷器试验过压保护采用拨置，一目了然立卧两用型国际标准机箱，方便现场注：因产品不断更新，不另行通知，以实样为准，本公司保留解释权.四、产品功能说明（1）．控制箱面板示意图1．控制箱接地端子：控制箱接地端子与倍压筒接地端子及试品接地联接为一点后再与接地网相连。2．中频及测量电缆快速联接插座：用于机箱与倍压部分的联接。联接时只需将电缆压下插头顺时针方向转动到位拆线时只需逆时针转动电缆插头。3．过压整定拨盘开关：用于设定过电压保护值。拨盘开关所显示单位为kV ，设定值为试验电压1.1倍。4．电源输入插座：将随机配置的电源线与电源输入插座相联。(交流220V±10％，插座内自带保险管。)5．数显电压表：数字显示直流高压输出电压。
<吉安>天正华意电气设备有限公司 轻型直流高压发生器终身质保吉安直流高压发生器直流高阻箱使用说明书一、用途直流高阻箱，适合工厂、学校和科研单位应用在交直流电路或电子线路中，作为精密可调的阻抗元件、桥臂元件，或者对中高阻电桥、兆欧表、绝缘电阻测试仪等仪器进行整机校验之用。二、主要技术指标1、本电阻箱调节范围为0～1110MΩ。2、本电阻箱小步进值为1 MΩ。3、电阻箱的参考温度和标称温度应符合以下规定：参考范围：20±0.5℃标称范围：20±0.5℃4、电阻箱的参考相对湿度和标称相对湿度范围应符合规定：参考范围：40％～60％标称范围：25％～75％5、电阻箱的额定功率不小于0.5W。6、在参考条件下每只十进读数盘的准确度应符合表1要求：表1十进盘（Ω） ×1M ×10M ×100M准确度（％） ±2 ±2 ±27、电阻箱的电路与外壳金属之间的绝缘电阻大于500MΩ。8、电阻箱的电路与外壳金属之间应能耐受45～65HZ交流电压2000V，历时一分钟的试验不击穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事项1、在使用电阻箱之前，应先将各开关旋转几次，使仪器接触稳定。2、电阻箱在使用时不可超过标称功率。3、电阻箱应贮存在环境温度为10～℃、相对温度不超过75％、有遮蔽的环境内，空气中不应含有腐蚀气体，仪器也不应与不良的杂质接触：避免太阳光直射到仪器上。四、附则1、在用户遵守使用及保管规则条件下，从交货检定日起1年内，电阻箱如果出现质量问题，我们将无偿为用户维修或更换：并承诺提供终身维护服务。2、产品中附有说明书一份，产品合格证一份，装箱单一份。
吉安直流高压发生器直流高阻箱使用说明书一、用途直流高阻箱，适合工厂、学校和科研单位应用在交直流电路或电子线路中，作为精密可调的阻抗元件、桥臂元件，或者对中高阻电桥、兆欧表、绝缘电阻测试仪等仪器进行整机校验之用。二、主要技术指标1、本电阻箱调节范围为0～1110MΩ。2、本电阻箱小步进值为1 MΩ。3、电阻箱的参考温度和标称温度应符合以下规定：参考范围：20±0.5℃标称范围：20±0.5℃4、电阻箱的参考相对湿度和标称相对湿度范围应符合规定：参考范围：40％～60％标称范围：25％～75％5、电阻箱的额定功率不小于0.5W。6、在参考条件下每只十进读数盘的准确度应符合表1要求：表1十进盘（Ω） ×1M ×10M ×100M准确度（％） ±2 ±2 ±27、电阻箱的电路与外壳金属之间的绝缘电阻大于500MΩ。8、电阻箱的电路与外壳金属之间应能耐受45～65HZ交流电压2000V，历时一分钟的试验不击穿。9、外形尺寸：261×205×130mm310、重量：1.4Kg三、注意事项1、在使用电阻箱之前，应先将各开关旋转几次，使仪器接触稳定。2、电阻箱在使用时不可超过标称功率。3、电阻箱应贮存在环境温度为10～℃、相对温度不超过75％、有遮蔽的环境内，空气中不应含有腐蚀气体，仪器也不应与不良的杂质接触：避免太阳光直射到仪器上。四、附则1、在用户遵守使用及保管规则条件下，从交货检定日起1年内，电阻箱如果出现质量问题，我们将无偿为用户维修或更换：并承诺提供终身维护服务。2、产品中附有说明书一份，产品合格证一份，装箱单一份。
