吉安三相标准功率源 数据采集“数据采集”是将装置内存储的仪表信息、数据上传到电脑中进行查询、打印及保存，分为以下几个部分： （1）读取数据进入“数据采集”界面，点击“读取数据”按钮后。上位机程序会将装置内存储的所有被校信息、数据读出来，并显示在“信息”框里。“信息”框里所选表的数据在“数据”框中显示。表数量多时，读取时间长，请耐心等待。上传至“信息”框中的信息，可以修改。（2）输入校验辅助信息仪表的信息、数据读取后，可先在“信息”框中，点击需输入校验辅助信息的仪表，再在“校验辅助信息”框中输入或选择仪表的各项校验辅助信息，确定无误后，点击“保存当前表”或“保存所有表”按钮进行临时存储并在“信息”框中对应栏中显示出来。（3）存储仪表的信息、数据读取完，并输入好检定辅助信息后，若要保存到电脑里时，可以一块、多块、全部形式，点击“保存所选的表”按钮，进行保存。6．6数据管理“数据管理”界面中包括“信息查询”、“信息表”、“数据”三个信息框和九个功能按钮，可对仪表数据分别进行修改、删除、查询、打印功能。数据管理可以在未与装置通讯的状态下，进行修改、删除、查询、打印功能操作。信息查询“信息查询”框中包括被检仪表的各项参数信息和校验辅助信息。在对应栏中输入、选择已知信息后，点击“查询”按钮，将在“信息表”框中列出符合查询条件的所有仪表。点击“数据刷新”按钮后，“信息表”框中将列出数据库内所有的仪表。信息表“信息表”框中会显示出符合查询条件的所有仪表。“信息表”框中所显示仪表信息可以直接更改，并直接保存所更改的信息。在“信息表”框中可以选择需删除、打印的仪表。

吉安单相标准源现货报价 <吉安>天正华意电气设备有限公司

吉安三相标准功率源 电能表在主菜单中，按“2”键 进入“电能表”子菜单界面，再按“1”键进入图9“直流电能检测”，输入您提供的信息：额定电压，额定电流，等级(分为1.0级和0.5级)，直流电能常数，圈数，表号，分流器(分为“否”和“是”选项。“否”为无分流器，直接提供电流输出；“是”为有分流器，直接提供75mV输出；)，方案分为：自动、单点、起动、潜动、时差。 额定电压为Un， 额定电流为Ib。电压档位 起动潜动时差在自动方案中可以您根据需要自己选择.数据校验完成后界面会出现 “存储OK”的字样您如果需要存储按“OK”键； 在分流器为“否”时有功率显示 分流器为“是”时没有功率显示。电压档位 100 V 幅度 0.2589 合格Un 0.2Ib 04 图10：自动校表准确度要求的判定:在额定电压(Un)下电能表的基本误差不应超过规定：负载电流(I)变化范围 误差限值0.5级 1级在额定电流(Ib)下电能表的基本误差不应超过规定：电压(U)变化范围 误差限值0.5级 1级0.1Un≤U＜起动：在理论产生一个电能脉冲的1.5倍时间内应有脉冲输出。起动是按规程要求的满电压0.01％Ib做的在做之前先对黑标升满电压50％Ib对完之后再升满电压0.1％Ib记时{tQ＝1.5＊60＊1000/C＊un＊IQ (min) IQ为起动电流。 转化为tQ＝3.6＊1e9/(C＊un＊Ib)(s) }；如果在这时间内有脉冲则起动合格；否则不合格；4、潜动：电压分别加1.1Un 0.8Un在不少于20min时间内电能表不应有脉冲输入。在做之前先对黑标升满电压50％Ib对完之后再分别升1.1 Un和0.8 Un如果在1200s内时间内没有脉冲则潜动合格； 否则不合格。

吉安三相标准功率源 主菜单开机后液晶显示器出现图3所示主菜单画面，根据主菜单提示，按液晶显示器右边数字键进入相应子菜单。1：源操作2：仪表校验3：校准图谐波 ▼：电量 ▲：送数方式 ?：量程图45．3 交流源操作 在主菜单中，按键进入“源操作”界面，在“源操作”界面中按“1”则显示如图4。在这里，可根据需要对交流源输出进行设置。图的表格部分（输出检测）显示内置标准所测得的电压、电流、频率值；电压、电流的量程；送数方式的状态。图的表格下部分用于设置电压、电流幅值；设置输出量程；设置各次谐波幅值、角度；设置频率。图的底部为操作提示。通过显示器右边的按键根据提示可选择不同的操作对象和操作方式。需要注意的是：当交流电压（电流）的档位为mV（mA）档位时，只能对交流小电压、电流信号设置，不能对交流大电压、电流信号进行设置。交流电压、电流的档位为V、A档位时，只能对交流大电压、电流信号进行设置，不能对交流小电压、电流信号进行设置。例：如需设置电压输出150V；电流输出1.5A；频率55Hz。具体操作如下：开机后进入源操作界面默认电压、电流档位为100V、5A；送数方式为“步进”。⑴在电压状态按“?”键进入量程切换，再按“?”键可循环翻看屏下部显示各电压量程信息，根据屏下部显示，按“7”键切换当前量程为200V档 切换后装置自动回到电压幅值升降状态，此时可“1～5”键配合“6”键调节输出电压至150V（“1～5”键为步进键，“6”键为上升与下降的切换键）。

<吉安>天正华意电气设备有限公司 吉安单相标准源现货报价 <吉安>天正华意电气设备有限公司

吉安三相标准功率源 该表需做所有分格及变差的校验。输入上述参数后按“OK”键，装置自动进入分格点校验，电压自动升至差分格点标准值的5％(指额定值的5％)的位置，即1.5kV处，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二分格点的校验，光标在第二分格点位置上，电压自动升至差第二分格点标准值的5％（即3.5kV）位置，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二分格点误差。依此类推上升完成一个分格点(10kV) 校验后，装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二分格点位置上，电压自动降至高于倒数第二分格点标准值的5％（即8.5kV）位置，校验员用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

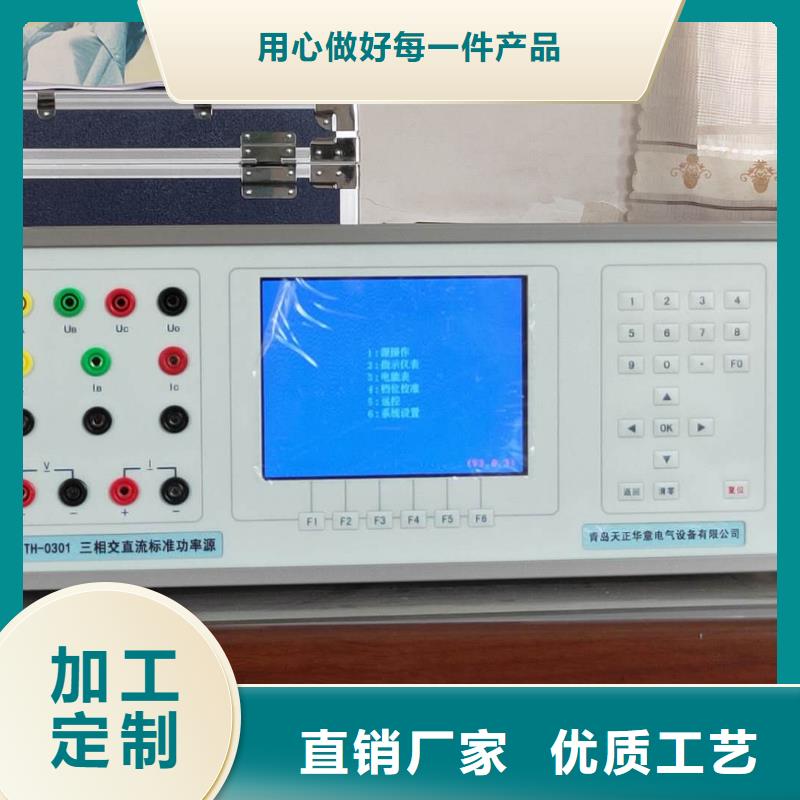

吉安三相标准功率源 面板和后板 面板布置见图1，后板布置见图2图14．1面板接线端说明：“UA”、“UB”、“UC”接线端：分别为A、B、C相交流电压输出高端。“UO”接线端：为A、B、C相交流电压输出公共低端。“IA”、“IB”、“IC”接线端：分别为A、B、C相交流电流输出端。其中黄、绿、红色接线端分别是A、B、C相交流电流输出高端；对应的黑色接线端为A、B、C相交流电流输出低端。“V”接线端：为75V、150V、300V、500V、1000V直流电压档位输出端（75mV直流电压档位输出端，在后板上）。“I”接线端：为直流电流输出端。4．2面板按键说明：液晶显示器屏幕下方的六个按键： 为复合键，其按键功能由当时的屏幕显示确定。“0～9”： 数字键，还可配合显示屏中的各种提示使用。“·”： 小数点键，配合数字键使用。“F0”： 电压、电流的快捷键。“、、、”： 除作为方向键外，主要配合显示屏中各种提示使用。“OK”： 确认键。“清零”： 使所有输出电压、电流降为零。“返回”： 使当前界面回到上一界面；还在检定过程中作中止键使用。“复位”： 使装置恢复到开机初始状态。4．3后板布置说明：“光电采样输入”五芯插座：为电能表的电能脉冲通过光电采样器或电子电能脉冲测试线输入到装置里的输入接线端。“电能脉冲输出”两芯插座：为装置的电能低频脉冲输出接线端。“75mV输出”四芯插座：为直流电压75mV档的输出端。“IA”、“IB”、“IC”的重轻载开关：分别为A、B、C相交流电流的重轻载开关。开关切到“重载”时，交流电流各档位以输出容量输出。开关切到“轻载”时，交流电流各档位的输出容量约是重载时的一半。“市电100V输出”接线端：为不可调节的市电100V交流电压输出端。 “USB”接口插座：为与电脑通讯的USB接口，不得作为它用。“”接线端：大地接线端。

吉安单相标准源现货报价 <吉安>天正华意电气设备有限公司

吉安三相标准功率源 输入参数信息后按“OK”键装置自动进入分格点，电压自动升至点标准值位置，即20V处，在测量值栏下输入被检仪表上的显示值(例为20.005V) 再按一次“OK”键，计算出该点的误差值。装置自动进入顺序第二点(40V)的校验，光标在第二点测量值位置，装置电压值输出40V，在测量值栏下输入被检仪表上的显示值(例为40.005V) 再按一次“OK”键，计算出该点的误差值。其余3点依此类推。如不需校验全部5点，可在5点内任意选择所校点，按“▲”、“▼”键移动光标至所需校点上，按“OK”键，装置输出该点标准值所示的电量在测量值栏下输入被检仪表上的显示值再按一次“OK”键，既计算出该点的误差值。依此类推，按相同步骤实现其他点的校验。如某校验点误差超过9.999％，会在误差栏中显示＋error或-error。检定过程中如出现误按键使某校验点的误差过大或要对某校验点重新检测时，可按“▲”、“▼”移动光标到该校验点上，按“OK”键，装置输出该校验点标准值所示的电量，再在测量值栏下输入被检仪表上的显示值再按一次“OK”键，既计算出该点新的误差值。如需修改输入的测量值，可按“?”键移动光标至被修改数字位置，输入新数字。㈢ 存储各校验点完成校验后，按“?”键存储当前表数据，屏幕下部分显示表号（计量编号）、检测时间输入栏，要求输入表号和检测时间，输入表号和检测时间（表号为9位 检测时间为两位年月日格式）后按“OK”键，数据存入装置内的非易失存储器中以备随时调看和上传。若不想存储此次校验数据，按“返回”键即可。

吉安三相标准功率源 该表需做所有分格及变差的校验。输入上述参数后按“OK”键，装置自动进入分格点校验，电压自动升至差分格点标准值的5％(指额定值的5％)的位置，即1.5kV处，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差；此时装置自动进入顺序第二分格点的校验，光标在第二分格点位置上，电压自动升至差第二分格点标准值的5％（即3.5kV）位置，校验员按“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示第二分格点误差。依此类推上升完成一个分格点(10kV) 校验后，装置电压自动升至高于一个分格点(10kV)的5％位置，进入做下降误差状态（若不做变差，此时可通过“▲”、“▼”键查看各校验点的误差或按“?”键存储当前表数据。），校验员用“1～5”键配合“6”键调节（下降）输出电量使被检仪表指针对准一个分格点，按“OK”键，显示此点误差，同时显示变差；然后装置自动进入倒数第二分格点（即8kV）的校验，光标在倒数第二分格点位置上，电压自动降至高于倒数第二分格点标准值的5％（即8.5kV）位置，校验员用“1～5”键调节输出电量使被检仪表指针对准所选的校验点，按“OK”键，显示此点误差和变差，依此类推。

吉安三相标准功率源 三相多功能标准表是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的铝合金外壳，仪表外形美观、实用。现场测试操作方便。一、功能特点1、仪器是集电压、电流、功率、相位、频率、电能多种测量功能为一体的标准器具。2、测量电压，电流，有功功率，无功功率，相角，功率因数，频率等多种电参量，从而计算出测试设备回路的测量误差。3、可显示被测电压和电流的矢量图，用户可以通过分析矢量图得出计量设备接线的正确与否。同时，在三相三线接线方式时，可自动判断48种接线方式；追补电量自动计算功能，方便使用人员对接线有问题的用户计算追补电量。4、配合程控交流源可校验电压表、电流表、功率表、相位表等指示仪表以及三相三线、三相四线、单相的1A、5A的各种有功和无功电能表。5、测量分析公用电网供到用户端的交流电能质量，可测量分析：频率偏差、电压偏差、电压波动、三相电压允许不平衡度和电网谐波。6、可显示单相电压、电流波形并可同时显示三相电压、电流波形。7、电能表的485通讯接口进行检测，并能完成现场校验多功能（智能）电能表的工作需求，可根据电表中已设置的需量周期和滑差的时间对需量进行误差校验。8、具备万年历、时钟功能，实时显示日期及时间。可在现场校验的同时保存测试数据和结果，并通过串口上传至计算机，通过后台管理软件（选配件）实现数据微机化管理；预留USB端口，可以将存储数据直接转存到U盘。9、采用大屏幕进口彩色液晶作为显示器，中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好10、体积小、重量轻，便于携带，既可用于现场测量使用，也可用做实验室的标准计量设备。

<吉安>天正华意电气设备有限公司 吉安单相标准源现货报价

吉安三相标准功率源 功率校准功率校准在校准完交流电压、交流电流后进行。以A相电压100V档、电流5A档为例，按“SEL”键选择被校准电量为功率，如图12。按“▼”键使电流档位框凸起，按“?”、“?”键选择档位至5A，电流档位框内显示“5”。再按“▼”键使电压档位框凸起，按“?”、“?”键选择档位至100V，电压档位框内显示“100”。把功率源的电压和电流接入本表及更高等级的标准功率表，升三相电压和电流至100V和5A，将功率源的电流对电压相角设为60o，此时两块表的功率读数约为250W（误差不大于±10％），在“测量值”栏下显示出Pa、Pb、Pc的实测值。将光标移至Pa位置，在“标准值”栏下的Pa框内输入标准表数值，按“OK”键一次，屏幕左边出现“OK”约一秒后消失，此时表示Pa 100V/ 5A档已校准。同理移动光标至Pb、Pc位置，按上述步骤实现电流档位（A）： 0.1 电压档位（V）： 100 OK: 校准确认 0-9：输入标准值 图13 5.7.3电压相位校准指三相电压间相位角（Uca、Uab、Ubc）的校准，如图13。以100V档Uc–Ua相角校准为例，按“SEL”键选择被校电量为相位，在Ua、Ub、Uc输入端并联输入同一电压，按“▼”键使电压档位框凸起，按“?”、“?”键选择档位至100V，升电压至附近，“测量值”栏下显示∠Uca、∠Uab、∠Ubc相角。移动光标至标准值栏对应∠Uca处，按“OK“键，屏幕左边出现“OK”约一秒后消失，表示Uca 100V档已校准。同理可完成Uab100V档、Ubc100V档及其他档位的校准。5.7.4直流校准直流校准指本表内所有直流测量（包括大直流测量和变送器输出小直流的测量）的校准。 直流校准分为零位校准和满度校准，先零位校准再满度校准。满度校准与交流电压校准方法一致。零位校准只在直流电压和直流电流状态有效。
