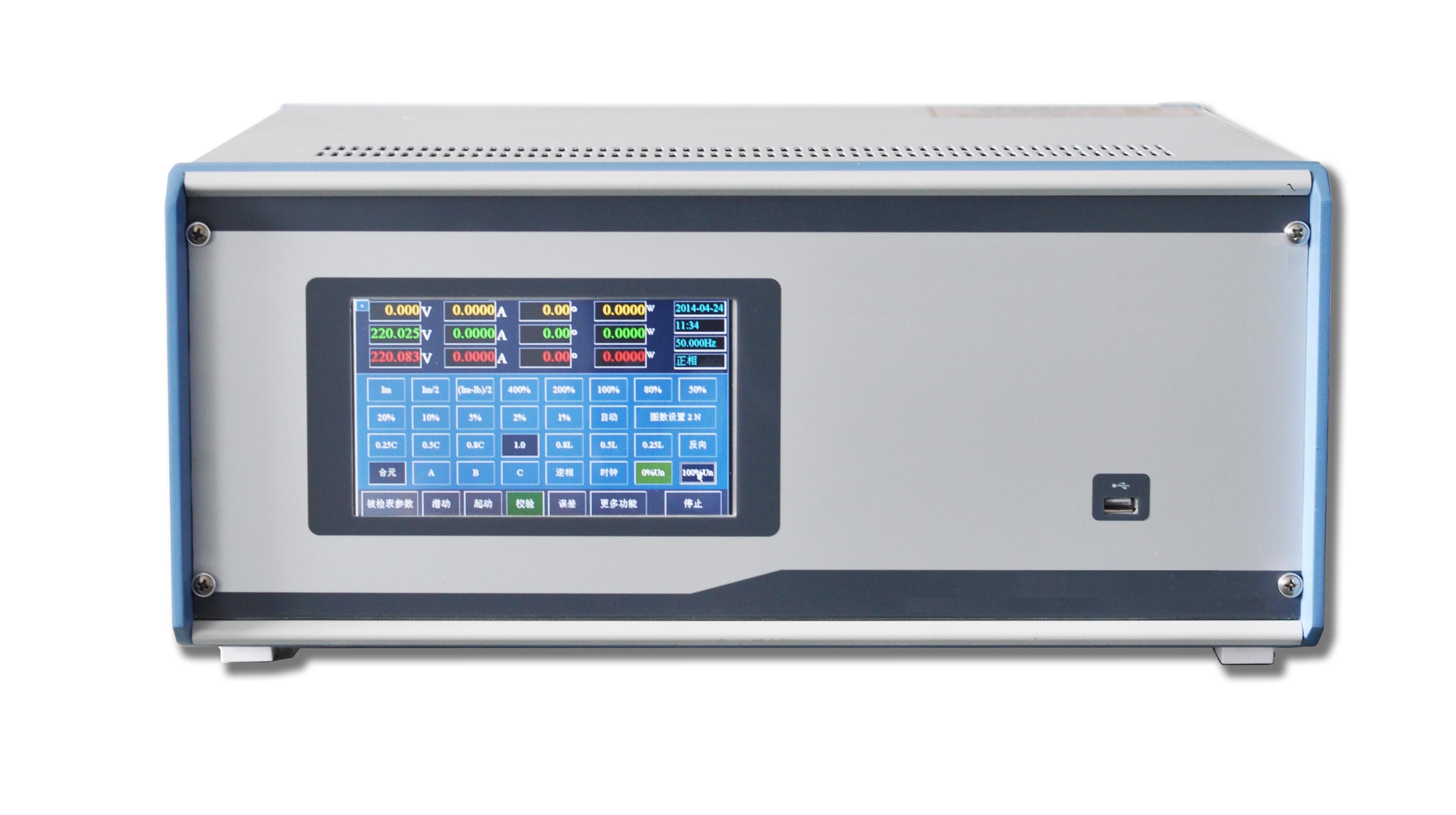

吉安三相电能表校验装置三相电能表便携式装置内置多功能信号发生器采用DDS技术大规模FPGA与ARM嵌入式系统组成；能产生6路独立可调的输出信号，其中三路电压、三路电流；同时也是装置的主控系统，通过一路RS232口与PC连接，第二路RS232与误差处理系统连接；同时通过485通讯口控制电流回路的量程切换，还通过第三路RS232口与三相标准表通讯。内置7英寸彩色触摸液晶屏，64M电子存储器，可存储1000块电能表的误差数据，模块化的操作功能，友好的人机界面。配置一个USB口，可通过U盘，对系统升级和导出误差数据，也可外接鼠标进行操作。后面板左上方的五芯航空插头为内置标准表的脉冲输出口，可输出标准表的高频和低频；中间的RS232为三线串口通讯线，可与电脑联接；左下方三个航空插座为三块被校表的脉冲输入端；其他几个为，四个电压输出端，六个电流输出端。5.1：液晶界面说明：系统通电，经过初始化，进入开机默认界面：显示界面分三个功能模块：● 上方为电量参数显示部分；直接显示装置输出的电压、电流、相位角、有功功率、无功功率值；同时在右方还显示当前的时间、日期，频率和相序值。●中间部分为相应功能模块的操作按键，通过用手指触摸，可输入相应的功能。●下方部分为校表的功能模块，相应有：被校表参数设置、潜动试验、起动试验、误差试验、误差数据、更多功能和停止功能。通过切换不同的功能模块，中间部分也跟着对应变化。5.2：液晶屏的使用方法。例如：对被校表为 额定电压：220V。标定电流：5A。电表常数1200电流60A的三相四线有功电能表进行误差试验、潜动试验、起动试验的方法。

吉安三相电能表校验装置 电能脉冲输出当把脉冲线插入仪器的“检定口”时，黄色夹子是“局号2脉冲输入”；而绿色夹子是“局号2的脉冲输出”，当局号2设置为“光电有功（或无功）”，则输出有功（或无功）电能脉冲。方便用户对本仪器的检验。3.4、面板功能键介绍所有操作均要通过键盘来完成，共有47个按键。 数字键：数据输入和功能菜单使用。 加减键：进入汉字输入状态后，选择汉字用。非汉字状态时，＋做为点 . 用。字母键：中文输入或字母输入用。复位 复位键：仪器不正常工作时按复位键，恢复正常工作。确定 确认键：在设置、存储等功能下操作完成后确认。删除 删除键：数据输入过程中用来删除光标后面的字符。↑↓←→ 方向键：将光标上下左右移动。汉字 中文键：启动或取消中文输入时，按此键。采用全拼、五笔或笔划输入法。再次按此键，可以取消中文输入法。3.5、接线方法3.5.1、工作电源的连接电源输入范围55V-480V分两种方式接线。电源插座:将电源线插入仪器电源插座，将电源开关拨向的方向，仪器开始工作。端子电源:如果无220V市电可从现场电压线上取电。将电源开关拨向的方向 仪器从电表的Ａ相和C相上取工作电源。在校验单相电能表时，如果从端子上取工作电源，注意仪器取的是Ａ相和C相电压，此时把黄色电压夹子夹到电表火线，需要把红色和黑色电压夹子同时夹到电表零线上。

吉安三相电能表校验装置键盘操作键盘共有30个键，分别为：存储、查询、设置、切换 、退出、自检、帮助、数字1、数字2（ABC）、数字3（DEF）、数字4（GHI）、数字5（JKL）、数字6（MNO）、数字7（PQRS）、数字8（TUV）、数字9（WXYZ）、数字0、小数点、＃、辅助功能建F1、F2、F3、F4、F5。各键功能如下：↑、↓、←、→键：光标移动键；在主菜单中用来移动光标，使其指向某个功能菜单，按确认键即可进入相应的功能；在参数设置功能屏下上下键用来切换当前选项，左右键改变数值。键：确认键；在主菜单下，按此键即进入被选中的功能，另外，在输入某些参数时，开始输入和结束输入。退出键：返回键，非参数输入状态时，按下此键均直接返回到主菜单。在参数输入的过程中不起作用。存储键：用来将测试结果存储为记录的形式。查询键：用来浏览已存储的记录内容。设置键：在主菜单按下此键，直接进入参数设置屏。切换键：出厂调试时生产厂家使用，用户不需用到此键。自检键：保留功能，暂不用。帮助键：用来显示帮助信息。数字（字符）键：用来进行参数设置的输入（可输入数字或字符），与手机的输入模式相似，连续按下时可将要输入的字符在数字和字母之间切换。小数点键：用来在设置参数时输入小数点。＃键：保留功能，暂不用。F1、F2、F3、F4、F5：辅助功能键（快捷键）。用来快速进入辅助功能界面或实现相应的功能。在有些功能界面（如：电气测试、矢量分析、波形显示等界面）F1和F2用来实现屏幕的锁定和解锁功能。F4键在有些功能界面实现测试结果打印功能。3、液晶界面液晶显示界面主要有十三屏，包括主菜单（开机即进入）、十二个功能界面，显示内容丰富。

吉安三相电能表校验装置接线方式：即，被校验电能表的类型，该项提供的选项有“三相四线有功”、“三相三线2元件有功”、“单相有功电能”、“三相四线无功”、“ 三相三线2元件无功”等五种模式。用户可以根据实际情况，选择正确的选项。CT变比：即电流互感器变比，当被校电能表电流是通过CT采集的，而本仪器采用钳形电流互感器采集计量CT的一次电流，需在此设定被测电能表外接的CT变比值。如果被校电能表输入电流与本仪器采集的电流相同，则设置为1。电表等级：被校电表的精度等级，本仪器可以校验的电能表精度等级主要有0.2、0.5、1.0、2.0、0.2S和0.5S等6种。电表编号：被校电能表的编号，可输入6位数字。校验员：校验人员的编号，可输入2位数字编号。

吉安三相电能表校验装置多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。一

吉安三相电能表校验装置装置的机械结构在开始使用装置进行校验电能表的工作之前，您首先应当熟悉装置的机械结构。本装置可能采用一体式或分体式结构。分体式结构装置的挂表架与装置电源控制柜在结构上是分离的，电源控制柜采用立式标准机柜，它与挂表架之间只有电气连接，脱掉连接器，两者可分离。一体式结构装置的电源部分就放在挂表架的下面，在结构上是机械连接在一起的。装置面板或挂表架上的功能按键，均采用带灯的按钮开关，按下后灯会亮。如果您不小心按下了某键，只要再按一次释放该键就可以了。挂表架侧面立柱上还装有一个保护用“急停开关”，它是一个“动断”式自锁开关，紧急时按下可切断装置总电源，开机前该开关应处于释放位置。挂表架侧面立柱上还装有一组电流测试输出端子和电压测试输出端子，侧面立柱上还有装置内工作标准表的电能高、低频脉冲输出端子，用于装置周期检定时连接检验标准表，正常校表时这组电流测试输出端子应当用配备的专用短接片短接起来。电流输出端子可以短接而不会出现任何问题，装置的负反馈限流电路将保证输出电流始终与设置的电流档位一致。在装置另一边立柱上，装有电源开关、功放开关、电源过载指示灯、自动压表按钮，以及电流双回路工作指示灯。● 装置电源的连接校验装置使用三相交流 220V /380V 50HZ电源供电，用户的供电电源插座应使用符合国标的三相四芯插座，插座本身的允许额定电流值应足够大，如果用户的供电回路装有自动断路器一类保护装置，那么该自动断路器的容量也应足够大。通常，24表以下的装置，自动断路器每相的额定电流值应不小于16~25A；30表位以上的装置，自动断路器的额定电流值应更大一些。装置的电源接线端子一般位于装置电源机柜后边的下部。安装时，先将电源线穿入进线孔，拧下电源进线端子的压线螺钉，按端子上的相线、零线标志接上电源线并拧紧螺钉。应仔细检查，装置的接地端子应按规定可靠接地，不要错接电源线。检查接线无误后，将电源线插头插入供电插座。

吉安三相电能表校验装置多功能电能表现场校验仪是我公司开发、研制的集电参量测量、电能表校验、接线判断为一体的高精度测试仪器。该仪器配以高精度、高线性度的电压互感器和电流互感器，使仪器对各种参量的测量精度很高，同时配有钳形电流互感器，使得现场接线简便，无需断开电流回路即可直接接入。该仪器采用大屏幕彩色液晶作为显示器，全中文图形化操作界面并配有汉字提示信息、多参量显示的液晶显示界面，人机对话界面友好，向量图显示及接线判断为检查电路的正确性提供了可靠的依据。全触摸式导电硅胶键盘操作方式，操作手感好，简便易学。仪器内置大容量掉电不丢失数据存储器，可将现场校验数据保存下来，多可存储1000组现场校验结果，可提供后台微机管理软件，将结果上传至计算机，实现微机化管理。仪器采用本公司独立设计开模制造的工程塑料外壳，仪表外形美观、实用。现场测试操作方便。本机操作时中可以打开后部的支架放在桌面使用，亦可手持操作使用。为方便手持操作，本机可增加固定手持操作的紧固带。手持操作时可以将手固定在仪器的左侧，保证了手持操作的方便灵活。一

吉安三相电能表校验装置 谐波设定方法是：（1）先按“谐波值”键，显示窗口Ua、Ub、Uc、Ia、Ib、Ic均显示一个数字2，2代表个相所含波形数，电源中已经预置一种谐波输出方式，即每相均含有基波和三次谐波两种波形，三次谐波相对基波幅度为10％，相位为零。（2）再按“谐波值”键，显示器表达两个意思，一是本次谐波参数共3项由P、S、Φ显示，可输入参数的项，其代码在闪动。二是指定输出本次谐波的相序，显示于6个窗口的相序符号，表示该相内含有本次谐波，按下相应的起停键（Ua…Ic等）可使该相退出或参加.（3）谐波有三个参数是:谐波次数（n）谐波幅度（A）谐波相位(P)定义是:n:两位数值1-21次任选.A:三位数表示以基波幅度为本次谐波相对基波的百分值0-按整数设定。P:三位数表示谐波的相位0-360°按整数设定.输完一个谐波参数后再输下一个参数，可按依次“谐波”键下一个代码会闪动表示可以输入。(4)某次谐波设定完后，要确认，确认的方法是先按“↑”键再按”0”键.(5)当某一相输出含有多个谐波成分，可以多次输入并每次都确认一下.(6)从”谐值”状态退出可按任一个功能键.使用谐波输出要
